Анализ геометрической формы детали — метод изучения формы путем мысленного расчленения объекта на составляющие его части (отсеки поверхностей геометрического тела) и установ­ления взаимного расположения их относительно друг друга. Та­кой анализ проводится с натуры, по наглядному и аксонометри­ческому изображению, а также по чертежу детали.

Анализ формы предметов на основе вычленения их геомет­рических элементов заключается в мысленном вычленении отсе­ков поверхностей, образующих оболочку, и определении их вза­имного расположения.

Приведем пример анализа формы предмета (рис. 48) на осно­ве вычленения ее геометрических элементов. Форма детали обра­зована десятью гранями: двумя отсеками плоскостей Т-образ­ной формы и восемью отсеками плоскостей — прямоугольниками различных размеров. Форма детали имеет 24 ребра и 16 вершин. Грани Т-образной формы параллельны между собой и перпендикулярны остальным граням. Грани прямоугольной формы пересекаются между собой под прямыми углами.

Рис. 48. Анализ формы предмета на основе вычленения геометриче­ских элементов:
1 — вершины; 2 — ребра; 3 — грани

Рис. 49. Анализ геометрической формы детали «Конус» на основе рас­членения ее на геометрические тела:
1 — конус; 2 — усеченный конус; 3 — цилиндр

Анализ формы предмета на основе расчленения ее на гео­метрические тела представляет собой мысленное разделение предмета на составляющие его геометрические тела и определе­ние взаимного расположения их относительно друг друга.

Проанализируем форму детали (рис. 49), состоящей из трех геометрических тел: конусов (прямого кругового и усеченного) и цилиндра. Все части, составляющие форму рассматриваемого изделия, расположены на одной оси (т. е. соосны). К основанию конуса примыкает равновеликое основание усеченного конуса. Другое основание усеченного конуса совмещается с основанием цилиндра, диаметр которого меньше диаметра конуса.

Рис. 50. Заготовка болта

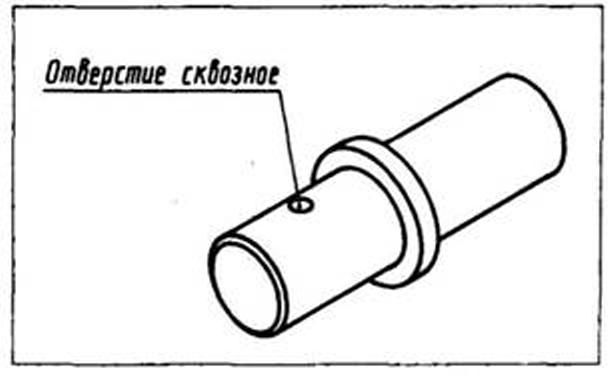

Рис. 51. «Ось»
