Резьбовые соединения широко распространены в машиностроении. Они обладают такими достоинствами, как универсаль­ность, высокая надежность, способность воспринимать большие нагрузки, удобство сборки и разборки, простота изготовления.

Основным элементом всех резьбовых соединений является резьба.

Резьба — поверхность, образованная при винтовом движении плос­кого контура по цилиндрической или конической поверхности.

Резьбы классифицируются по следующим признакам (рис. 117):

Рис. 117

1. В зависимости от формы поверхности, на которой нарезана резьба, они подразделяются на цилиндрические и конические;
2. В зависимости от расположения резьбы на поверхности стержня или отверстия они подразделяются на внешние и внутренние;
3. В зависимости от формы профиля различают резьбы треугольного, прямоугольного, трапецеидального, круглого и других профилей;
4. По эксплуатационному назначению резьбы делятся на крепежные (метрические, дюймовые), крепежно-уплотнительные (трубные, коничес­кие), ходовые (трапецеидальные, упорные, прямоугольные, круглые), спе­циальные и др.;
5. В зависимости от направления винтовой поверхности различают пра­вые и левые резьбы;
6. По числу заходов резьбы подразделяются на однозаходные и многозаходные (двух-, трехзаходные и т. д.).

Все резьбы разделяют на две следующие группы: стандартизиро­ванные — резьбы с установленными стандартами параметрами: профи­лем, шагом и диаметром; нестандартизированные, или специ­альные (резьбы, параметры которых не соответствуют стандартизирован­ным).

Основные элементы и параметры резьбы имеют следующие определения по ГОСТ 11708-82 и приведены ниже.

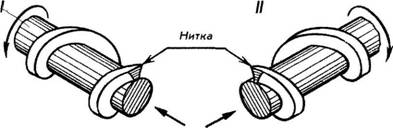

Левая резьба — образована контуром, вращающимся против часо­вой стрелки и перемещающимся вдоль оси в направлеции от наблюдателя (рис. 118,I).

Правая резьба — образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя (рис. 118, II).

Рис. 118

Профиль резьбы — контур резьбы в плоскости, проходящей че­рез ее ось.

Угол профиля — угол между боковыми сторонами профиля.

Шаг резьбы Р — расстояние между соседними одноименными бо­ковыми сторонами профиля в направлении, параллельном оси резьбы.

Ход резьбы Р_h — расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. Ход резьбы — вели­чина относительного осевого перемещения винта (гайки) за один оборот (рис. 119).

Рис. 119

Наружный диаметр резьбы (d — для болта, D — для гай­ки) — диаметр воображаемого цилиндра, описанного вокруг вершин на­ружной резьбы или впадин внутренней резьбы.

Внутренний диаметр резьбы (d₁ — для болта, — для гайки) — диаметр воображаемого цилиндра, вписанного во впадины на­ружной резьбы или в вершины внутренней резьбы.

Средний диаметр резьбы (d₂ — для болта, D₂ — для гай­ки) — диаметр воображаемого соосного с резьбой цилиндра, который пере­секает витки резьбы таким образом, что ширина выступа резьбы и ширина владины (канавки) оказываются равными.

Резьба может быть однозаходной и многозаходной (см. рис. 119).
