Черчение

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Рис. 82. Получение основных видов

Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

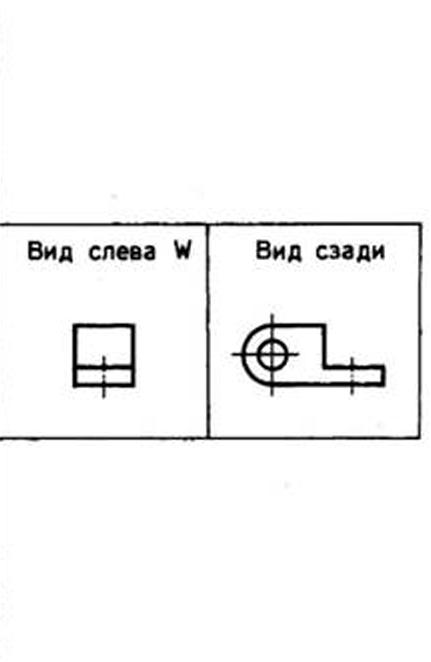

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.
