Техническим рисунком называют наглядное изображение, об­ладающее основными свойствами аксонометрических проекций или перспективного рисунка, выполненное без применения чер­тежных инструментов, в глазомерном масштабе, с соблюдением пропорций и возможным оттенением формы.

Технические рисунки давно используются людьми для раскрытия творческого замысла. Вглядитесь в рисунки Лео­нардо да Винчи, которые настолько полно раскрывают кон­структивные особенности приспособления, механизма, что по ним можно выполнить чертежи, разработать проект, изготовить объект в материале (рис. 123).

Инженеры, дизайнеры, архитекторы при проектировании новых образцов техники, изделий, сооружений используют техниче­ский рисунок как средство фиксации первых, промежуточных и окончательных вариантов решения технического замысла. Кроме того, технические рисунки служат для проверки правильности прочтения сложной формы, отображенной на чертеже. Технические рисунки обязательно входят в комплект документации, под­готавливаемой для передачи в зарубежные страны. Они исполь­зуются в технических паспортах изделий.

Рис. 123. Технические рисунки, выполненные Леонардо да Винчи

Рис. 124. Технические рисунки деталей, выполненных из металла (а), камня (б), стекла (в), древесины (г)

Технический рисунок можно выполнить, используя метод цен­трального проецирования (см. рис. 123), и тем самым получить перспективное изображение предмета, либо метод параллельного проецирования (аксонометрические проекции), построив нагляд­ное изображение без перспективных искажений (см. рис. 122).

Технический рисунок можно выполнять без выявления объема оттенением, с оттененнем объема, а также с передачей цвета и материала изображаемого объекта (рис. 124).

На технических рисунках допускается выявлять объем пред­метов приемами шатировки (параллельными штрихами), шраффировки (штрихами, нанесенными в виде сетки) и точечным оттенением (рис. 125).

Наиболее часто используемый прием выявления объемов предметов — шатировка.

Принято считать, что лучи света падают на предмет сверху слева (см. рис. 125). Освещенные поверхности не заштриховыва­ются, а затененные покрываются штриховкой (точками). При штриховке затененных мест штрихи (точки) наносятся с наи­меньшим расстояние» между ними, что позволяет получить бо­лее плотную штриховку (точечное оттенение) и тем самым пока­зать тени на предметах. В таблице 11 показаны примеры выяв­ления формы геометрических тел и деталей приемами шатировки.

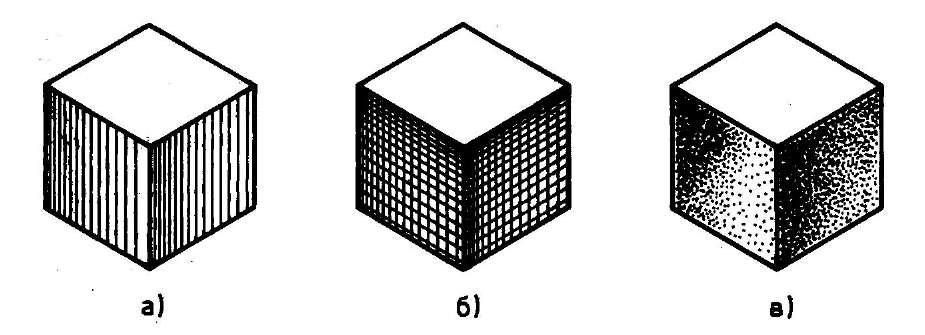

Рис. 125. Технические рисунки с выявлением объема шатировкой (а), шраффировкой (б) и точечным оттенением (e)

11. Оттенение формы приемами шатировки

Технические рисунки не являются метрически определенными изображениями, если на них не проставлены размеры.
