Соединение вида и разреза

Соединение частей вида и разреза. Форма многих деталей не всегда может быть выявлена построением только видов, фрон­тального, горизонтального и профильного разрезов (рис. 164, а). Если форму детали отобразить только видами спереди и сверху, то не будет определено внутреннее устройство детали и глубина выемки. Если выполнить фронтальный разрез и вид сверху дета­ли, то невозможно будет уяснить высоту элемента верхней части детали, называемого бобышкой. В этом случае допускается со­единять части вида и разреза, границу между которыми прово­дят сплошной тонкой волнистой линией (рис. 164, б).

Бобышка представляет собой выступ на поверхности детали, предназначенный для крепления каких-либо других деталей. Как правило, бобышки имеют цилиндрические резьбовые отверстия или запрессованные резьбовые втулки. Бобышки могут быть прямоугольной или цилиндрической формы.

Соединение половин вида и разреза. На чертежах допускает­ся соединять половину вида с половиной разреза в том случае, если оба изображения — симметричные. Изображения половин вида и разреза разделяются штрихпунктирной осевой линией. При соединении половин  вида и разреза вид располагают слева или над осевой линией, а разрез — справа или под ней (рис. 165).

Есть исключение из рассмотренного правила. Если на черте­же с осью симметрии совпадает изображение ребра, то соеди­нять половину вида с половиной разреза нельзя. В этом случае соединяют часть вида и часть разреза так, чтобы на изображе­нии не исчезла линия контура (рис. 166).

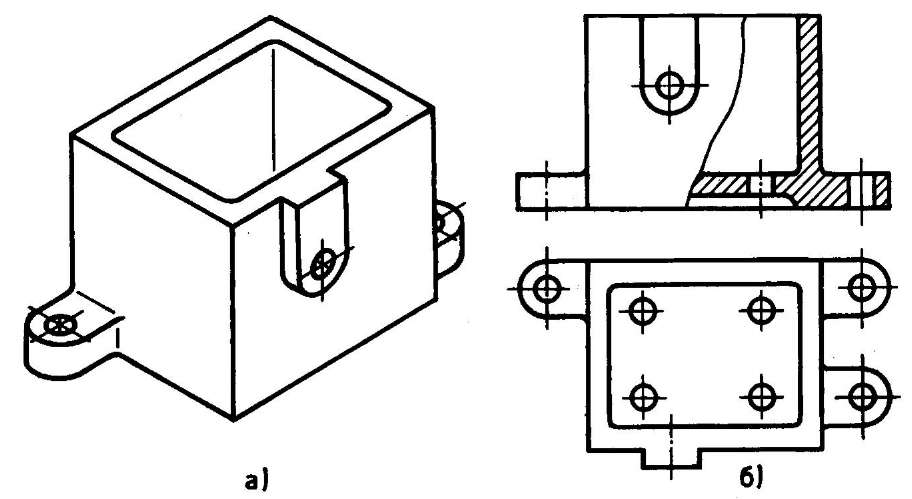

Рис. 164. Соединение частей вида и разреза


Рис. 165. Соединение половин вида и разреза

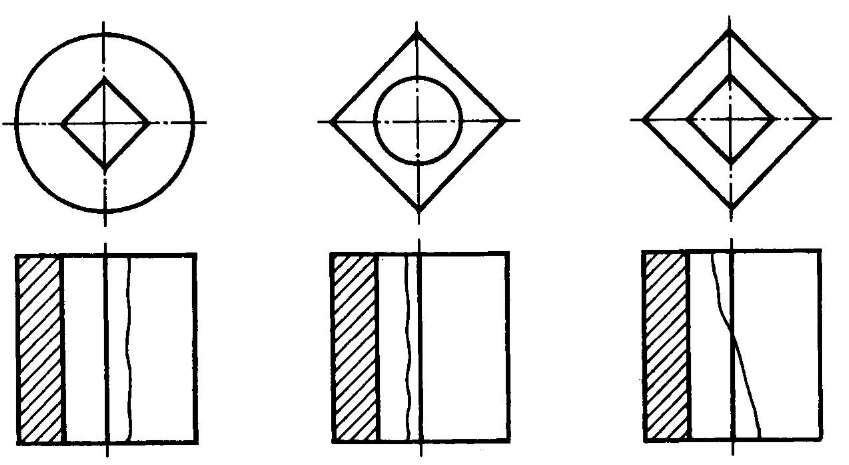

Рис. 166. Соединение частей вида и разреза
