Сечения

Производственные чертежи содержат различные типы изо­бражений — виды, разрезы, сечения.

Сечения и разрезы позволяют выявить внешнюю и внутрен­нюю (рис. 147, а, б) форму детали. Названные изображения по­лучают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали. Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являют­ся проекционными изображениями и выполняются по правилам прямоугольного проецирования.

Рис. 147. Сечение (а) и разрез (б)



Сечение — изображение фигуры, получающейся при мыслен­ном рассечении предмета секущей плоскостью. В сечении пока­зывается только то, что находится в секущей плоскости.

Деталь проецируют на плоскость проекций V (рис. 148, а). Затем ее мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения. После этого секущую плоскость (вме­сте с фигурой сечения) мысленно вынимают, поворачивают во­круг вертикальной оси, перемещают параллельно плоскости про­екций и совмещают с плоскостью V так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга (рис. 148, б). Обратите внимание на то, что при таком перемеще­нии секущей плоскости вид спереди находится в проекционной связи с сечением. Полученное изображение фигуры сечения на­зывают сечением, выполненным в проекционной связи.

Секущую плоскость с фигурой сечения допускается переме­щать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называ­ется сечением, выполненным на свободном месте чертежа (рис. 148, в). Сечение можно располагать и на продолжении сле­да секущей плоскости (рис. 148, г). Оно называется сечением, выполненным на продолжении следа секущей плоскости.

Если сечение располагается на продолжении следа секущей плоскости, то сечение не обозначается (см. рис. 148, г). Если се­чение располагается на свободном месте чертежа, то его обозна­чают надписью типа «А — А» (см. рис. 148, б, в).

Если секущая плоскость проходит вдоль оси цилиндрической или фонической поверхности, ограничивающих отверстие или уг­лубление, то их контур на сечении показывают полностью, на­пример изображение углубления конической формы (см. рис. 148).

Для выявления формы некоторых деталей иногда требуется выполнить несколько сечений, которые на чертеже обозначают буквами русского алфавита (рис. 149).

ГОСТ 2.305—68 устанавливает правила изображения и обозначения сечений.

Контуры фигуры сечения детали изображают сплошной ос­новной линией. Внутри этих контуров дают условное графическое обозначение материала детали (табл. 12).

Рис. 148. Сечения:

а — получение сечения; б - сечение, построенное в проекционной связи с видом; в - сечение, выполненное на свободном месте чертежа; г — се­чение, выполненное на продолжении следа секущей плоскости



Рис. 149. Обозначение сечений буквами русского алфавита

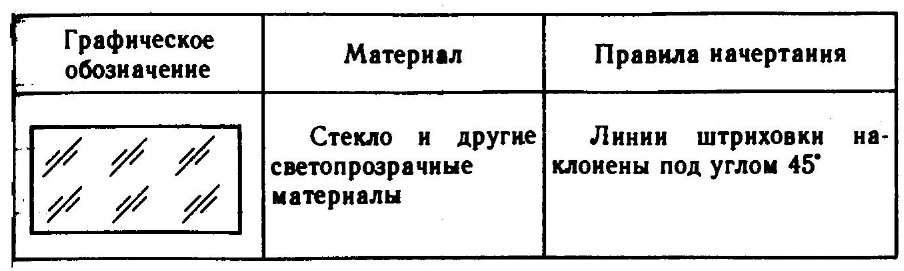

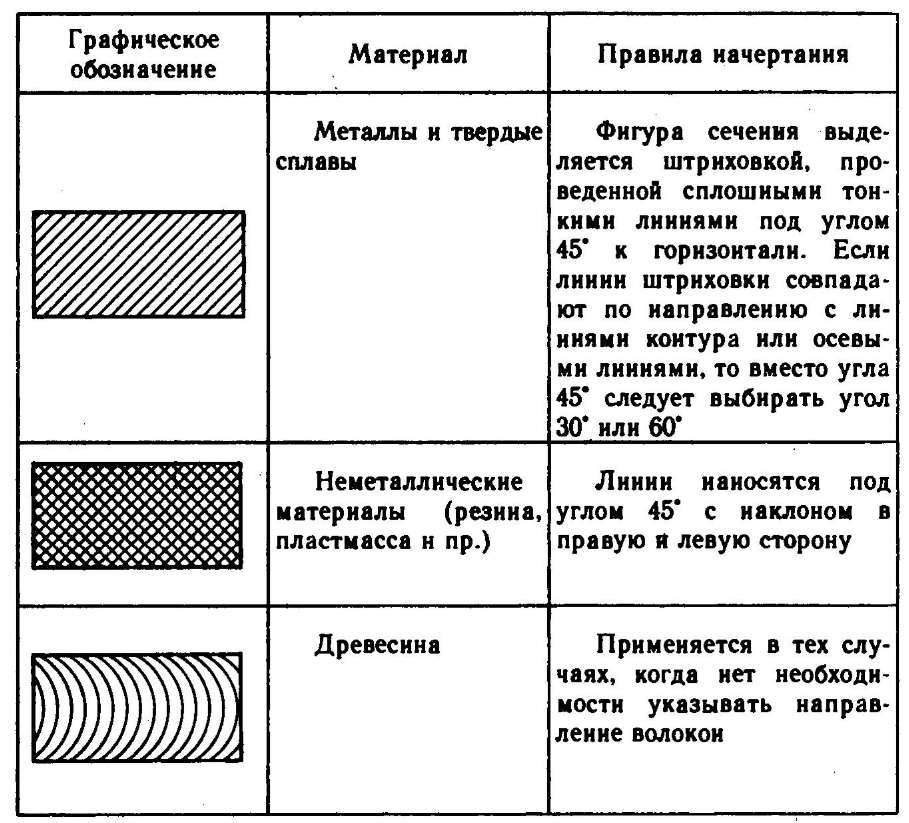

12. Графические обозначения некоторых материалов на чертежах
